Антенные тюнеры.
AdminДата: Четверг, 26.08.2010, 13:56 | Сообщение # 1
Admin
Группа: Администраторы
Сообщений: 1975
Награды: 5
Репутация: 142
Статус: Offline

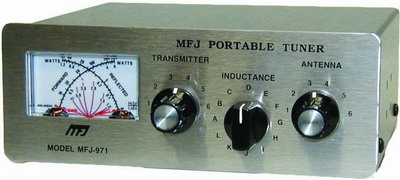

MFJ-971

Компактный ручной тюнер
1,8-30 МГц
Мощность 200 Ватт
QRP КСВ-метр
Ватт-метр


UA4AEU, Илья

AdminДата: Четверг, 26.08.2010, 13:58 | Сообщение # 2
Admin
Группа: Администраторы
Сообщений: 1975
Награды: 5
Репутация: 142
Статус: Offline

MFJ-921

Ручной антенный тюнер MFJ-921 позволяет одновременно подключать несколько различных типов антенн и эквивалентов нагрузки
КСВ-метр
Ватт-метр
Диапазон частот 144/220 МГц, 400 МГц
Максимальная мощность до 200 Вт


UA4AEU, Илья

AdminДата: Четверг, 26.08.2010, 13:59 | Сообщение # 3
Admin
Группа: Администраторы
Сообщений: 1975
Награды: 5
Репутация: 142
Статус: Offline

MFJ-941E

На протяжении последних 15 лет неизменный бестселлер фирмы MFJ - это антенный тюнер MFJ-941Е. Он содержит согласующее устройство, в котором считывание показаний производится двухстрелочным прибором с подсветкой, симметрирующее-согласующее устройство с коэффициентом трансформации 1:4 ( для подключения двухпроводных фидеров и антенн типа "длинный провод"). Переключатель антенн позволяет выбрать в качестве нагрузки две коаксиальные линии, двухпроводную линию, "длинный провод" или эквивалент нагрузки. Нагрузки можно переключать в двух вариантах - через согласующие элементы или в обход их. Допустимая рабочая мощность тюнера 300 ватт РЕР. Как измеритель КСВ MFJ-941E может использоваться либо самостоятельно, либо при работе с тюнером. Двухстрелочный прибор обеспечивает отсчет КСВ без предварительной калибровки. Мощность измеряется на двух пределах: 300 и 30 для прямой волны и 60 и 6 ватт для отраженной. При использовании антенн типа "длинный провод" рекомендуемая длина провода для работы с тюнером - четверть длины волны или более. MFJ-941E позволяет использовать диполь и питающий его фидер как "длинный провод" и обеспечить тем самым работу на диапазонах, более низкочастотных, чем основная рабочая частота диполя.

КСВ-метр
Ватт-метр
Диапазон частот 1,8-30 МГц
Максимальная мощность до 300 Вт


UA4AEU, Илья

Alfred3669Дата: Четверг, 26.08.2010, 19:32 | Сообщение # 4
Генерал-майор
Группа: Пользователи
Сообщений: 408
Награды: 0
Репутация: 5
Статус: Offline

Quote (Admin)
На протяжении последних 15 лет неизменный бестселлер фирмы MFJ - это антенный тюнер MFJ-941Е.






Подробное описание этого ручного антенного тюнера на
Сайте RM4HM.

---------------------------------------------
Не совсем понял как отнестись к этой теме?
Антенный тюнер.
Видимо здесь будем рассматривать только фирменную технику? Или как? Опять же не вижу кратких описаний тюнеров-автоматов.
Родственная тема Тюнер для симметричной линии.


Сообщение отредактировал Alfred3669 - Четверг, 26.08.2010, 19:32

AdminДата: Четверг, 26.08.2010, 20:14 | Сообщение # 5
Admin
Группа: Администраторы
Сообщений: 1975
Награды: 5
Репутация: 142
Статус: Offline

Любые тюнеры...
Самодельные, промышленные.
Схемы, описания, отзывы. обмен наработанным опытом...

Quote
Не совсем понял как отнестись к этой теме?
Видимо здесь будем рассматривать только фирменную технику? Или как? Опять же не вижу кратких описаний тюнеров-автоматов.
Родственная тема Тюнер для симметричной линии.

Тема "Тюнер для симметричной линии" была создана в разделе "Антенно-фидерное хозяйство".
Здесь более подходящая, на мой взгляд, тема...
Хотя. в некоторой степени, я согласен.

Тюнеры-автоматы...
Тема только создана...
Надеюсь, и об этом типе тюнеров ребята будут выкладывать информацию.
Добро пожаловать!


UA4AEU, Илья

Alfred3669Дата: Четверг, 26.08.2010, 20:50 | Сообщение # 6
Генерал-майор
Группа: Пользователи
Сообщений: 408
Награды: 0
Репутация: 5
Статус: Offline

ОК, понял!
Значица тЭкс.....
Тюнер-автомат FC-30.
В качестве дополнительного аксессуара для FT-857, 897 рекомендую приобрести тюнер-автомат FC-30. Может показаться, что рабочих параметров этого автомата недостаточно, согласуемые под 50 Ом сопротивления: от 12.5 Ом до 150 Ом. Но, как показал ЛИЧНЫЙ опыт использования ламповых усилителей и различного типа антенн в полевых условиях, параметров этого прибора за глаза хватает для согласования всего, чего угодно. Ну...разве кроме антенн типа LW и антенн, питаемых по симметричной линии.


AdminДата: Пятница, 08.07.2011, 17:38 | Сообщение # 7
Admin
Группа: Администраторы
Сообщений: 1975
Награды: 5
Репутация: 142
Статус: Offline

Простой тюнер для настройки симметричной линии.



UA4AEU, Илья

Dok34Дата: Пятница, 08.07.2011, 19:52 | Сообщение # 8
Полковник
Группа: Пользователи
Сообщений: 161
Награды: 1
Репутация: 1
Статус: Offline

Можно вопрос-уточнение?
"Верхняя" часть симметричного тюнера - понятно как работает, и для чего что используется. А вот "нижняя" - задумался...То ли для настройки, то ли для "искусственной земли", то ли...Подскажите пожалуйста - "шо це такэ?" smile
Именно симметричные тюнеры сейчас заинтересовали, определяюсь сейчас для себя с самодельным.


RD4AAH, exUB4AAN
http://Mostovskiy.com

AdminДата: Пятница, 08.07.2011, 20:36 | Сообщение # 9
Admin
Группа: Администраторы
Сообщений: 1975
Награды: 5
Репутация: 142
Статус: Offline

Борис, если Вы имеете ввиду эту часть схемы,- классический измерительный мост.

Для настройки антенны.
Рассчитан на 50 Ом. выход трансивера. (Нетрудно переделать под 75 Ом.)
В качестве индикатора используется светодиод. (Обычно современный сверхяркий).
Конечно-же, без проблем вместо светодиода можете использовать стрелочный индикатор.
Весь этот узел можно заменить на КСВ-метр любой конструкции.
Прикрепления: 8909155.gif(8Kb)


UA4AEU, Илья

Dok34Дата: Пятница, 08.07.2011, 23:09 | Сообщение # 10
Полковник
Группа: Пользователи
Сообщений: 161
Награды: 1
Репутация: 1
Статус: Offline

Спасибо! Я из-за коммутации задумался - как будто для подключения этого моста надо отключать верхнюю часть - тюнер собственно.
Ок. тогда понятно, спасибо!


RD4AAH, exUB4AAN
http://Mostovskiy.com

AdminДата: Суббота, 09.07.2011, 07:22 | Сообщение # 11
Admin
Группа: Администраторы
Сообщений: 1975
Награды: 5
Репутация: 142
Статус: Offline

Конструкция широкополосного балуна 1/4 на ферритовом кольце.



UA4AEU, Илья

MaestroДата: Пятница, 05.08.2011, 21:48 | Сообщение # 12
Рядовой
Группа: Пользователи
Сообщений: 276
Награды: 0
Репутация: 0
Статус: Offline

Тема ОДНОЗНАЧНО тупиковая. Следует понимать ГДЕ и КАКОЙ антенный тюнер применить.
Дома, на вполне настроенные антенны и под коаксиал, БЕССПОРНО лучше автомат. А вот в поле..... Когда ресурс АКБ конечен, а тюнер (пусть мизер) но "кушает" (батарейки не в счет!). Когда берешь с собой одну антенну, а вынужден работать на другую, плюс с учетом бОльшего КПД Т-образной схемы согласования перед Г-образной (у автотюнеров) и т.д..... Здесь лучше не лениться крутить ручки и взять РУЧНОЙ антенный тюнер.

Добавлено (05.08.2011, 21:48)
---------------------------------------------

Quote (Admin)
Конструкция широкополосного балуна 1/4 на ферритовом кольце.

Хотелось бы иметь пояснения ПРЕИМУЩЕСТВ/НЕДОСТАТКОВ предложенных в обзоре Admin-ом схем.
А то ведь картинок много, толку мало!
wink


Сообщение отредактировал Maestro - Пятница, 05.08.2011, 21:46

NET8Дата: Суббота, 17.11.2012, 08:59 | Сообщение # 13
Рядовой
Группа: Пользователи
Сообщений: 1
Награды: 0
Репутация: 0
Статус: Offline

Скажите пожалуйста как сделать балун на частоту 400-470МГц,сделал выносную антенну для рации (рация в телефоне "Ginzzu R6 Ultimate") непосредственно на гнезде рации работает любая антенна,через любой даже метровый кабель вообще не работает никакая антенна,все излучает оплетка,массы на гнезде рации нет,но я ее вывел из корпуса отдельным проводом,масса действительно выведена,отвес для штатной антенны из провода массы работает замечательно.

Прикрепления: 1752780.jpg(24Kb)


Нет подписи
