Антена + AlAn 78+
сссрДата: Среда, 24.02.2010, 13:02 | Сообщение # 46
Генерал-лейтенант
Группа: Проверенные
Сообщений: 565
Награды: 1
Репутация: 24
Статус: Offline

Как работать с КСВ-метром

http://ra4a.ru/publ/3-1-0-528
http://ra4a.ru/publ/3-1-0-529


Волгоградский авторадиоканал http://cibi-volgograd.ucoz.ru/

zaG3rДата: Пятница, 26.02.2010, 08:48 | Сообщение # 47
Лейтенант
Группа: Пользователи
Сообщений: 71
Награды: 0
Репутация: 0
Статус: Offline

o_0 спасибо! а может подскажете где можно тут у нас в городе купить ксв-метер?

С уважением UB4AAJ.
http://twitter.com/zag3r


Сообщение отредактировал zaG3r - Пятница, 26.02.2010, 08:49

АлладинДата: Пятница, 26.02.2010, 10:16 | Сообщение # 48
Сержант
Группа: Пользователи
Сообщений: 23
Награды: 0
Репутация: 0
Статус: Offline

Загляни сюда http://ra4a.ru/news/2010-01-14-171

zaG3rДата: Пятница, 26.02.2010, 11:11 | Сообщение # 49
Лейтенант
Группа: Пользователи
Сообщений: 71
Награды: 0
Репутация: 0
Статус: Offline

ходил я туда, но чет не нашел я этот магазин)

С уважением UB4AAJ.
http://twitter.com/zag3r

АлладинДата: Пятница, 26.02.2010, 12:24 | Сообщение # 50
Сержант
Группа: Пользователи
Сообщений: 23
Награды: 0
Репутация: 0
Статус: Offline

т. 59-09-11
находится с правой стороны, если смотреть на дом с дороги. Между правым торцом и задней стеной здания. Смотри там.

zaG3rДата: Пятница, 26.02.2010, 14:18 | Сообщение # 51
Лейтенант
Группа: Пользователи
Сообщений: 71
Награды: 0
Репутация: 0
Статус: Offline

вот нашел вариант Midland 23-505 http://www.tron-vtm.ru/products/196 в волгограде можно купить за 1100

С уважением UB4AAJ.
http://twitter.com/zag3r


Сообщение отредактировал zaG3r - Пятница, 26.02.2010, 17:20

FILLДата: Пятница, 26.02.2010, 17:34 | Сообщение # 52
Лейтенант
Группа: Пользователи
Сообщений: 47
Награды: 0
Репутация: 0
Статус: Offline

Пойдет... Более серьезные стоят 5-8 тыс.

ЛюбительДата: Пятница, 05.03.2010, 22:10 | Сообщение # 53
Сержант
Группа: Пользователи
Сообщений: 34
Награды: 0
Репутация: 0
Статус: Offline

Перед тем как сделать антенну, ознакомься с материалом на этом сайте:

МАЛОГАБАРИТНЫЕ АНТЕННЫ ПЕРЕНОСНЫХ СТАНЦИЙ СВ СВЯЗИ (Часть 1)

МАЛОГАБАРИТНЫЕ АНТЕННЫ ПЕРЕНОСНЫХ СТАНЦИЙ СВ СВЯЗИ (Часть 2)

Малогабаритная приемо-передающая антенна диапазона 27 МГц

Расчет элементов J-образной антенны

Антенна GP для Си-Би диапазона.

Полуволновый вертикальный вибратор для Си-Би диапазона

Вертикальная антенна 5/8 длины волны для Си-Би диапазона

Укороченная антенна GP для Си-Би диапазона.

Проволочная антенна Си - Би диапазона.

Фильтры для устранения помех телевидению от Си-Би радиостанций.

Полуволновый вибратор с J-согласованием для Си-Би диапазона.

КСВ - метр с согласующим устройством.

Устранение помех, возникающих на экране телевизора при установке антенны.

Проволочная антенна Си - Би диапазона.

Фильтры для устранения помех телевидению от Си-Би радиостанций.

Полуволновый вибратор с J-согласованием для Си-Би диапазона.

КСВ - метр с согласующим устройством.

Устранение помех, возникающих на экране телевизора при установке антенны.

Основные материалы для изготовления антенн.

Выбор места установки антенны и молниезащита

Правила безопасности при использовании Си-Би антенн

Антенное согласующее устройство.

Тюнеры - согласование с антенной.

Согласование 75-омного кабеля с 50 ом-й техникой

СИ-БИ Устройства согласования 50-омной нагрузки

Настроечно - согласующий шлейф.

Согласование антенно-фидерных устройств.

Сообщение отредактировал Любитель - Пятница, 05.03.2010, 22:46

zaG3rДата: Суббота, 03.04.2010, 14:35 | Сообщение # 54
Лейтенант
Группа: Пользователи
Сообщений: 71
Награды: 0
Репутация: 0
Статус: Offline

o_0 пасибо огромное) но антена уже в процессе, аот только погода мешает всему)

Добавлено (03.04.2010, 14:35)
---------------------------------------------
тут один радиолюбитель(кактус) спросил меня - а перевел ты ее на российский диапазон?

вот меня это и озадачело) - говорят там перемычки переставлять надо?


С уважением UB4AAJ.
http://twitter.com/zag3r

сссрДата: Суббота, 03.04.2010, 22:57 | Сообщение # 55
Генерал-лейтенант
Группа: Проверенные
Сообщений: 565
Награды: 1
Репутация: 24
Статус: Offline

Российская сетка (вариант I)

Сразу следует предупредить, что в данном материале речь идет о первых вариантах многоканальных радиостанций типа MJ3031, Alan 78+, Alan 48+ и т.п., прошивки синтезаторов которых не позволяли производить их перепрограммирование на отечественный частотный стандарт с сохранением всех каналов, доступных в европейских сетках. Как правило, программная перестройка таких радиостанций существенно снижала их частотные возможности - иногда до одной сетки.

Предлагаемый способ перестройки может быть интересен также и владельцам радиостанций, у которых переход Россия - Европа (далее - РЕ) требует перезапуска синтезатора посредством полного выключения питания с последующей установкой нужного канала, что особенно неудобно при работе в движении.

Описываемая ниже перестройка радиостанции производится традиционным для жестких синтезаторов способом - сдвиганием вниз на некоторую величину частоты опорного кварца. Однако, далеко не все, кто берется за решение этой задачи, отчетливо понимают, какие сдвиги частот и в каких случаях следует производить. Тонкость указанной переделки заключается в том, что многие трансиверы имеют различные значения частот синтезатора для режимов TX и RX. Действительно, для радиостанции "Megajet-3031" с двойным преобразованием частоты в приемном тракте (f ПЧ1 = 10695 кГц) и удвоением частоты в передающем тракте, частоты синтезатора в режимах приема и передачи будут составлять:

Добавлено (03.04.2010, 22:53)
---------------------------------------------
RX: f синт вых RX = f канала - f ПЧ1 , f синт вых RX = f опорн RX * K синт RX

TX: f синт вых ТX = f канала : 2 , f синт вых TX = f опорн TX * K синт TX

Для примера в таблице приведены требуемые значения частот синтезатора при настройке на двадцатый канал сетки С :

Режим \ Сетки
Европа
Россия

Частота канала
27205.0 кГц
27200.0 кГц

Частота синтезатора в TX
13602.5 кГц
13600.0 кГц

Частота синтезатора в RX
16510.0 кГц
16505.0 кГц

Из таблицы следует, что сдвиг канальных частот вниз на 5 кГц требует различного изменения опорной частоты в режимах приема и передачи. Если это не будет обеспечено, то даже при правильной настройке частоты передачи при приеме радиостанция окажется в лучшем случае между каналами, причем из-за не очень высоких селективных параметров радиостанций мощные сигналы будут по-прежнему приниматься, а владелец и не заметит, что реальная чувствительность станции уменьшилась.

Добавлено (03.04.2010, 22:54)
---------------------------------------------
Схема, реализующая необходимое изменение опорной частоты синтезатора, приведена на следующем рисунке, из которого видно, что последовательно с опорным кварцем (4.5 МГц) включены две подстраиваемые индуктивности - L1 и L2.

В предлагаемом варианте доработки радиостанции для коммутации корректирующих элементов используются электромагнитные реле, а не диодные коммутаторы, которые не обеспечивают полной развязки элементов и весьма затрудняют настройку. Для тех, кто не вполне понимает, зачем вообще нужны реле или диодные коммутаторы, можно пояснить, что для обеспечения стабильности частоты следует всемерно стремиться к уменьшению длины проводников, по которым протекают высокочастотные токи.

При установке переключателя К1 в положение "Европа" реле Р2 своими контактами (КР2) закорачивает все добавленные в цепь кварца элементы и синтезатор работает с первоначальной опорной частотой, обеспечивая запрограммированные канальные частоты европейской сетки. В положении "Россия" реле Р2 обесточено и опорная частота синтезатора изменяется.

В режиме приема (RX) вывод 4 разъема тангенты не соединен с корпусом радиостанции. Транзистор VT1 закрыт, реле Р1 обесточено и в цепь кварца включены обе индуктивности, что обеспечивает необходимый сдвиг опорной частоты для приема частот российской сетки. Соответственно, в режиме передачи вывод 4 разъема тангенты заземляется, транзистор открывается и реле Р1 закорачивает индуктивность L2, еще раз изменяя опорную частоту синтезатора таким образом, чтобы на выходе передающего тракта трансивера образовался сигнал заданной частоты в российской сетке.

Добавлено (03.04.2010, 22:55)
---------------------------------------------

Используемые детали:

реле - РЭС49, паспорт 0202

транзистор - PNP от КТ361 до КТ818

резисторы МЛТ-0.25 от 5 до 10 Ком

диоды - любые

индуктивности на каркасе диаметром 4 ...6 мм с подстройкой ферритовым сердечником, L1 - 90 ...110 витков, L2 - 50 ... 60 витков.

емкости КМ, КТ и тд .

При сборке схемы следует добиться минимальной длинны ВЧ соединений. С кварцем нужно обращаться осторожно, ножки легко отламываются. Для облегчения настройки рекомендуется сразу заменить емкость С1 на отечественную керамику подходящего размера (2/20 пФ).

Настройка схемы производится следующим образом.

После размещения деталей на плате трансивера около кварца и их соединения в соответствии с приведенной схемой, в коллекторную цепь буферного каскада (Q17 - VCO LOCAL OSCILATOR - по структурной схеме описания радиостанции) ВЧ кабелем через разделительную емкость (0.1 мкФ) подключается какой-либо частотомер (не обязательно высокоомный) - для измерения выходной частоты синтезатора. Антенный выход радиостанции соединяется с эквивалентом нагрузки (в крайнем случае с антенной) и радиостанция включается в европейскую сетку. Прежде всего следует убедиться, что выходная частота синтезатора соответствует требуемым значениям в режиме приема (например, см. таблицу) и при необходимости выполнить ее подстройку с помощью конденсатора С1. Возможно, придется подобрать и поставить емкость С2 (3 .... 10 пФ), которая не всегда присутствует на плате трансивера. Установив приемную частоту синтезатора с максимально доступной точностью ( 10 Гц - очень хорошо, 100 Гц - средне, а 1000 Гц - уже плохо) можно проверить ее значение в режиме передачи и перейти к настройке в российской сетке.

Для этого нужно переключить тумблер в положение "Россия" и перевести станцию в режим передачи. С помощью сердечника индуктивности L1 установить выходную частоту синтезатора в соответствии с той же таблицей и зафиксировать сердечник, но не окончательно. Перевести станцию в режим приема и сердечником индуктивности L2 подстроить частоту синтезатора до нужного значения и также зафиксировать сердечник. Произведя несколько переключений Р - Е, TX - RX убедиться, что частота сильно не уходит. При необходимости нужно повторить настроечные процедуры.

Следует иметь в виду, что по мере удаления от канала, в котором производилась настройка частот российской сетки, разбег частот приема и передачи будет возрастать из-за остаточной погрешности настройки. К сожалению, уменьшить его не представляется возможным, поэтому следует стремиться к тому, чтобы его величина была минимальной в наиболее часто используемых каналах.

В заключение, можно привести результаты переделки радиостанции MJ-33031:

20 канал сетки С, выход синтезатора:
Европа RX - 16509.99 TX - 13602.51 (было 16511.34 - 13603.7 !!!)
Россия RX - 16505.00 TX - 13600.01

Добавлено (03.04.2010, 22:57)
---------------------------------------------
Российская сетка (вариант II)

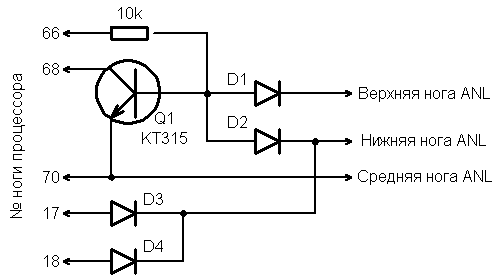

Пpедлагается маленкая модеpнизация и у вас мгновенное пеpеключение сеток ЕВРОПА-РОССИЯ. Возникает одно неудобство - пpи пеpеключении стиpается память и станция становится на канал 9D, но с этим пpиходиться миpиться.

Диоды D1-D4 любые малогабаpитные, напpяжение в этой схеме не пpевышает 6.5 вольт.

Для переключения используется пеpеключатель ANL. Отpезаются подходящие к нему доpожки и подключается пpиведенная ниже схема. Для удобства подключения к схеме обозначены номеpа ножек пpоцессоpа, это не означает, что надо пpицеплятся пpямо на ногу пpоцессоpа, а только в удобном месте к дpожке, подходящей к этой ноге пpоцессоpа.

Этой модеpнизации поддаются только аппаpаты с "новыми" пpоцессоpами. У них в обозначении типа пpоцессоpа в конце добавлено "-A". Можно еще пpоще пpовеpить - "новые" пpоцессоpа пpи включении всегда становятся в pежим "АМ", а "стаpые" в pежим "FM". Hо лучше все таки снять кpышку и посмотpеть, а еще лучше замкнуть выводы 17, 18 на землю и кpатковpеменно замкнуть вывод 68 пpоцессоpа на землю и посмотpеть - осталось 400 каналов или 40. Если 40, то я вам сочувствую - у вас стаpый пpоцессоp.

Я хочу выpазить благодаpность всем, кто бpосал в эху техническую инфоpмацию по пpоцессоpу ALAN'а 48+ - эта схема pезультат обpаботки только этой инфоpмации.

Юрий Никитин
Fido: 2:5077/39
RA9LO@uc.tmn.ru
YNikitin@SibNefteProvod.ru


Волгоградский авторадиоканал http://cibi-volgograd.ucoz.ru/

zaG3rДата: Воскресенье, 04.04.2010, 10:34 | Сообщение # 56
Лейтенант
Группа: Пользователи
Сообщений: 71
Награды: 0
Репутация: 0
Статус: Offline

огромное спс) но ве же интересно, что мой Midland CB Transceiver Alan 78+ не будет работать?? точнее я ни с кем не смогу пообщатся???

С уважением UB4AAJ.
http://twitter.com/zag3r

сссрДата: Воскресенье, 04.04.2010, 14:59 | Сообщение # 57
Генерал-лейтенант
Группа: Проверенные
Сообщений: 565
Награды: 1
Репутация: 24
Статус: Offline

Quote (zaG3r)
огромное спс) но ве же интересно, что мой Midland CB Transceiver Alan 78+ не будет работать?? точнее я ни с кем не смогу пообщатся???

Станций работающих в двух сетках и не так много, многие из этих радиостанций поддерживают работу AM, FM, SSB, CW, а их цена, на несколько порядков выше, чем Алан 78+. Приобретают их "продвинутые пользователи", желающие иметь "все в одном флаконе".
Это Алан 87 россия+европа (AM, FM, SSB, CW), DRAGON SS-485 европа+рос. (AM,FM, SSB), Megajet MJ 200 рос+евро, и др.
Основная масса пользователей, работает в европейской сетке.


Волгоградский авторадиоканал http://cibi-volgograd.ucoz.ru/

zaG3rДата: Понедельник, 05.04.2010, 15:27 | Сообщение # 58
Лейтенант
Группа: Пользователи
Сообщений: 71
Награды: 0
Репутация: 0
Статус: Offline

ну у меня есть AM/FM ! или что еще надо?

С уважением UB4AAJ.
http://twitter.com/zag3r


Сообщение отредактировал zaG3r - Понедельник, 05.04.2010, 15:27

сссрДата: Понедельник, 05.04.2010, 20:12 | Сообщение # 59
Генерал-лейтенант
Группа: Проверенные
Сообщений: 565
Награды: 1
Репутация: 24
Статус: Offline

СW - телеграф, если его не знаете, работать соответственно не будете.
SSB - обнополосная модуляция. Часто обозначается как USB или LSB (верхняя или нижняя полоса).

Преимущество однополосной модуляции

В международной радиолюбительской практике для условного обозначения однополосной модуляции принято сокращение «SSB» от английского выражения Single Sideband.
Энергетический выигрыш, даваемый переходом с AM на SSB, составляет 4 раза по мощности или 2 раза по напряжению (что соответствует увеличению сигнала на 6дБ в системах РСТ и РСМ) , а подавление несущей, и другой боковой полосы позволяет увеличить напряжение оставшейся боковой полосы в 4 раза ( а мощность в 16 раз) при одной и той же пиковой мощности передатчика.
При этом, на приемной стороне после детектора, мощность сигнала, также увеличивается в 4 раза, т.е. получаем выигрыш в 2 раза по напряжению при переходе с АM на SSB.
Важным достоинством SSB сигнала, является более узкая полоса 1,8-2,8 кГц, по сравнению с АМ 6-9 кГц. Это дает возможность, в одной и тойже полосе частот работать большему числу радиостанций, а также избавляться от взаимных помех.
При хороших условиях радиосвязи, когда отношение сигнал—шум велико, этим дело и ограничивается. Но для коротковолновика, ведущего дальние связи, более интересен случай, когда принимаемый сигнал слаб, прием сопровождается замираниями и помехами. Здесь благодаря сужению полосы пропускания приемника и некоторым другим факторам удается реализовать потенциальную помехоустойчивость канала однополосной связи и увеличить отношение сигнал — шум. Кроме того, благодаря специфическим свойствам детектора однополосных сигналов обнаруживаются дополнительные преимущества в реальной избирательности приемника, связанные с отличием самого процесса детектирования.
Число одновременно работающих любительских радиостанций составляет много тысяч. Все они сосредоточены в определенных участках диапазонов. Это конечно, облегчается тем, что в одной географической точке слышны не все радиостанции — ввиду небольшой мощности передатчиков и нерегулярных условий прохождения радиосигналов из удаленных районов земного шара. Применение направленных антенн для передачи и приема также уменьшает взаимные помехи. Тем не менее в Европе и Северной Америке, например, эфир в часы прохождения настолько загружен, что найти свободный канал (2-3 кгц) не всегда и удается.
В результате подавления одной боковой сокращается полоса частот, занимаемая в эфире передатчиком, что позволяет разместиться в том же участке вдвое большему количеству радиостанций, чем при использовании AM.
Поскольку при SSB несущая частота не излучается, оконечный каскад в режиме молчания энергии почти не потребляет. В паузах между словами и фразами лампы «отдыхают», что увеличивает срок их службы. Мощность на создание несущей не расходуется, что значительно повышает экономичность передатчика. При SSB отпадает также необходимость в мощном модулирующем устройстве, что упрощает передатчик и увеличивает его к.п.д. Кроме того, оконечный каскад однополосного передатчика может быть использован для линейного усиления амплитудно-модулированных и телеграфных сигналов. Отсутствие несущей и применение автоматического управления передатчиков от звуков голоса позволяет нескольким радиостанциям работать на одной частоте, «за круглым столом», когда условия связи приближаются к обычному разговору.
При прохождении радиосигналов в областях Арктики и Антарктики наблюдаются очень частые и глубокие замирания, сопровождающиеся потерей разборчивости не только AM, но и телеграфных сигналов. В таких условиях однополосная радиосвязь часто оказывается единственно возможным видом связи.
К недостаткам однополосной модуляции следует отнести большую сложность формирования сигнала сравнительно с AM и потому большую стоимость передатчика. Кроме того, при однополосной связи к стабильности частот передатчика и приемника предъявляются более высокие требования.
Наконец, управление передатчиком и приемником при SSB несколько более сложно, чем при AM, но для опытных радиолюбителей-коротковолновиков это обстоятельство не имеет существенного значения.
В данный момент, АМ уже давно не применяется в профессиональной связи, в виду её не эффективности. Многие зарубежные коротковолновые радиостанции постепенно переходят на однополосное вещание. Но главным сдерживающим фактором здесь является огромный парк приеников населения, работающих с АМ.


Волгоградский авторадиоканал http://cibi-volgograd.ucoz.ru/

Сообщение отредактировал ссср - Понедельник, 05.04.2010, 21:06

ЛюбительДата: Понедельник, 05.04.2010, 21:19 | Сообщение # 60
Сержант
Группа: Пользователи
Сообщений: 34
Награды: 0
Репутация: 0
Статус: Offline

Quote (ссср)
Преимущество однополосной модуляции

Главным преимуществом SSB по сравнению с АМ и FM является выигрыш в мощности полезного излучаемого сигнала, составляющий 9 дБ, или в 8 раз. Согласно правилам, принятым в России, мощность несущей Си-Би радиостанции при АМ и FM видах модуляции и пиковая мощность при SSB модуляции не должны превышать 10 Вт. Откуда же берется выигрыш?

При SSB модуляции несущая и одна из боковых полос не излучается, что позволяет всю разрешенную мощность излучать в виде одной боковой полосы. Мощность, передающая полезную речевую информацию, при АМ и FM составляет в лучшем случае 1,25 Вт, а при SSB – все 10 Вт. Таким образом, при приеме SSB сигнала передатчика с пиковой мощностью 10 Вт слышимость будет такой же, как при приеме АМ передатчика с мощностью 80 Вт!

Все любители дальних связей по возможности применяют SSB модуляцию, т.к. при плавающем или затухающем сигнале просто немного меняется громкость, а разборчивость остаётся на уровне нормы из-за того, что белый шум в этом виде модуляции на много порядков ниже, чем в AM и FM.

Именно по этой причине при работе цифровыми видами связи, в том числе SSTV, BPSK-31 и RTTY при передаче сигнала используется однополосная модуляция.
